Автоматика для распашных ворот CAME FAST 70 KIT — компактный рычажный привод для небольших распашных ворот: створки весом до 300 кг и шириной до 2,3 метра. Главная особенность серии — блок управления встроен прямо в корпус ведущего привода FA70230CB: не нужно прокладывать отдельный кабель и монтировать бокс на столбе. Это самая быстрая установка в линейке CAME для распашных ворот. Рычажный механизм с шарнирной передачей обеспечивает плавное движение створки и работает при монтажном расстоянии С до 200 мм — вдвое больше, чем у линейных ATI 3000 и KRONO 310. Комплект включает оба привода, радиоприёмник и брелок.
Как работает FAST 70: рычажный привод с шарнирной передачей
FAST 70 — рычажный привод. В отличие от линейных серий ATI и AXO, где шток тянет и толкает створку по прямой, в рычажном приводе энергия двигателя через редуктор передаётся на центральный вал, соединённый с шарнирным рычагом. Рычаг плавно поворачивает створку по дуге — движение более мягкое и равномерное, особенно в начале и конце хода.
Ключевое следствие рычажной конструкции: привод монтируется сверху на столб, а не упирается в него сбоку. Это снимает ограничение по монтажному расстоянию С: рычаг достаёт до ворот даже при широком столбе — до 200 мм от петли до края. Для сравнения: линейные ATI 3000 требуют расстояния не более 60 мм.
Привод самоблокирующийся — в любом положении ворота не сдвинуть вручную без ключа разблокировки. Ключ входит в комплект. Встроенная система разблокировки при необходимости может быть дополнена внешней дистанционной разблокировкой (опция).
Технические характеристики CAME FAST 70 KIT
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, самоблокирующийся, шарнирный рычаг передачи |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 300 кг |
| Максимальная ширина створки | 2,3 м |
| Интенсивность использования | 30% (~8–10 циклов/час) |
| Крутящий момент | 180 Нм (макс.) |
| Время открытия 90° | ~15 сек |
| Монтажное расстояние С (max) | 200 мм |
| Мощность | 160 Вт |
| Потребление в режиме ожидания | 5,5 Вт |
| Конденсатор | 10 мкФ |
| Масса привода (CB) | 12,7 кг |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Термозащита двигателя | 150°C |
| Блок управления | ZF1 — встроен в корпус FA70230CB (ведущий привод) |
| Резервное питание (АКБ) | Нет |
| Открывание | Внутрь и наружу (без DX/SX) |
| Гарантия | 3 года |
FAST 70 и другие серии CAME — чем отличается
| Параметр | FAST 70 (эта модель) |
ATI 3000 (линейный) |
AXO 4 (линейный) |
KRONO 310 (линейный) |
FERNI 1000 (рычажный) |
FROG-A (подземный) |
|---|---|---|---|---|---|---|
| Тип механизма | Рычажный | Линейный | Линейный | Линейный | Рычажный | Подземный |
| Макс. вес | 300 кг | 800 кг | 800 кг | 800 кг | 800 кг | 800 кг |
| Макс. ширина | 2,3 м | 3 м | 4 м | 3 м | 4 м | 3,5 м |
| Интенсивность | 30% | 50% | 100% | 30% | 30% | 30% |
| Монт. расст. С | 200 мм | 60 мм | 120 мм | 60 мм | 380 мм | — |
| БУ встроен в привод | да (CB) | нет | нет | нет | нет | нет |
| Защита корпуса | IP54 | IP44 | IP44 | IP54 | IP54 | IP67 |
| Скрытый монтаж | нет | нет | нет | нет | нет | да |
CAME ATI 3000 (арт. 1098) — до 800 кг, до 3 м, 230В →
CAME ATI 5000 (арт. 1099) — до 1000 кг, до 5 м → Нужна высокая интенсивность — более 10 открываний в час? Интенсивность FAST 70 всего 30% — для коммерческих въездов с частым трафиком не подходит. Для интенсивной эксплуатации — серия AXO 4 с 24В и интенсивностью 100%.
CAME AXO 4 (арт. 1563) — 100% интенсивность, 24В, токовая защита → Столбы очень широкие — расстояние С больше 200 мм? Если С превышает 200 мм, FAST 70 тоже не поможет. В этом случае нужен рычажный FERNI 1000 с монтажным расстоянием до 380 мм — плюс он рассчитан на более тяжёлые ворота.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм, до 800 кг → Привод не должен быть виден снаружи? Единственный способ полностью спрятать автоматику — подземный FROG-A, монтируется в бетонный короб, IP67, снаружи не виден вообще.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Главное ограничение: до 300 кг и до 2,3 м. Если ворота окажутся тяжелее (нередко вес занижают при заказе), привод будет работать с перегрузкой и быстро износится. Взвесьте или замерьте створку до покупки.
Важно про CB: ведущий привод FA70230CB устанавливается строго на первую открывающуюся створку. Если перепутать — система не будет работать корректно.
Зимой: IP54 справляется с дождём и снегом лучше ATI (IP44). Диапазон -20°C ... +55°C, реально работает до -25°C. Смазка шарнирного рычага раз в сезон — обязательна. Перед зимой проверьте крепление рычага к створке: при вибрациях крепёж ослабевает.

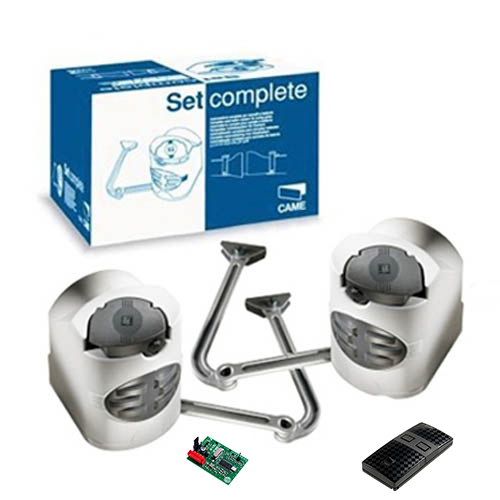

Что входит в комплект CAME FAST 70 KIT (арт. 1437)
FA70230CB — ведущий привод (со встроенным БУ)
Рычажный самоблокирующийся привод 230В с встроенной платой управления ZF1 и трансформатором. Именно в этот привод подключается электропитание, фотоэлементы и кнопка открытия. Устанавливается на створку, открывающуюся первой. Масса 12,7 кг, IP54. Шарнирный рычаг из оцинкованной стали.
FA70230 — ведомый привод (без БУ)
Идентичный по конструкции рычажный привод 230В, но без платы управления. Управляется через ведущий FA70230CB коротким соединительным кабелем. Устанавливается на вторую створку. Открывается с регулируемой задержкой относительно первой, закрывается первым — для надёжной фиксации.
Радиоприёмник AF43S + брелок TOP44FGN
Встраиваемый радиоприёмник AF43S (433,92 МГц, фиксированный код) монтируется внутрь ведущего привода CB — антенна выводится наружу. В комплекте 4-канальный брелок TOP44FGN. Возможно обучение до нескольких десятков пультов — для всех жильцов или сотрудников объекта.
Почему выбирают CAME FAST 70 KIT
- Блок управления встроен в корпус привода — не нужен отдельный бокс, меньше кабеля, быстрее монтаж: самая простая установка в линейке CAME для распашных ворот.
- Рычажный механизм — монтируется при расстоянии С до 200 мм: подходит для кирпичных и бетонных столбов, где линейные ATI и KRONO (60 мм) физически не устанавливаются.
- IP54 — лучшая защита от влаги в своём сегменте: полная пылезащита и защита от брызг воды с любого направления; ATI имеет только IP44.
- Плавное движение створки: шарнирный рычаг обеспечивает мягкий старт и торможение в крайних точках — меньше ударных нагрузок на петли и раму ворот.
- Самоблокировка: без ключа разблокировки ворота не сдвинуть — дополнительный замок не нужен.
- Функция автоматического закрывания с регулировкой времени: ворота закроются сами, если забыли — удобно для дач и объектов с непостоянным персоналом.
- Регулировка задержки второй створки при закрывании: исключает столкновение створок между собой.
- Самодиагностика устройств безопасности перед каждым открыванием: ворота не откроются, если фотоэлементы неисправны.
- В комплекте радиоприёмник и брелок — готово к работе сразу после монтажа, без доплат за базовое радиоуправление.
- Официальные поставки CAME, гарантия 3 года, широкая сервисная сеть по России.
