Автоматика для распашных ворот CAME ATI 5000 — флагманский линейный привод серии ATI, предназначенный для автоматизации тяжёлых распашных ворот с весом створки до 1000 кг и шириной до 5 метров. Привод устанавливается на частных и коммерческих объектах, где требуется надёжная работа без ограничений по тяжести конструкции. Комплект поставляется без пультов, ламп и фотоэлементов и рассчитан на подключение к блоку управления ZF1N (230В). Линейная самоблокирующаяся конструкция с червячной передачей и бронзовой втулкой обеспечивает срок службы свыше 10 лет при правильном обслуживании.
Технические характеристики CAME ATI 5000
| Параметр | Значение |
|---|---|
| Тип привода | Линейный электромеханический, самоблокирующийся |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 1000 кг |
| Максимальная ширина створки | 5 м |
| Интенсивность использования | 50% (примерно 15–20 циклов/час) |
| Время открытия 90° | ~32 сек |
| Монтажное расстояние С (max) | 120 мм |
| Угол открывания | до 120° |
| Степень защиты корпуса | IP44 |
| Диапазон рабочих температур | -20°C ... +50°C (реально до -30°C) |
| Тип концевых выключателей | Микропереключатели крайних положений |
| Редуктор | Червячная передача, бронзовая втулка, масляная ванна |
| Блок управления (рекомендуется) | ZF1N (арт. 002ZF1N, 2 привода, 230В) |
| Резервное питание (АКБ) | Нет (требуется ZL180 для резерва) |
| Гарантия | 3 года |
| Параметр | ATI 5000 (эта модель) |
ATI 3000 | KRONO 310 | FERNI 1000 | FAST 70 | FROG-A |
|---|---|---|---|---|---|---|
| Тип привода | Линейный | Линейный | Линейный | Рычажный | Рычажный | Подземный |
| Макс. вес створки | 1000 кг | 800 кг | 800 кг | 800 кг | 300 кг | 800 кг |
| Макс. ширина створки | 5 м | 3 м | 3 м | 4 м | 2,3 м | 3,5 м |
| Интенсивность | 50% | 50% | 30% | 30% | 30% | 30% |
| Монт. расст. С (max) | 120 мм | 60 мм | 60 мм | 380 мм | 200 мм | — |
| Питание мотора | 230 В | 230 В / 24 В | 230 В | 230 В | 230 В / 24 В | 230 В |
| Резерв. питание (АКБ) | нет (230В) | есть (24В) | нет | нет | есть (24В) | нет |
| Скрытый монтаж | нет | нет | нет | нет | нет | да (IP67) |
| Широкий столб (C > 120 мм) | нет | нет | нет | да (до 380) | да (до 200) | да |
| Цена сегмента | Средний+ | Средний | Средний | Выше среднего | Средний | Премиум |
Серия CAME AXO 7 (арт. 1564) — интенсивность 100%, 24В, резерв питания → Ворота стандартные бытовые, но бюджет ограничен? Для частных домовладений с лёгкими и средними воротами (до 800 кг, до 3 м) подходят приводы серии KRONO — компактные, тихие и менее затратные.
Серия CAME KRONO 310 (арт. 1100) — компактный привод для кованых ворот → Столбы широкие (кирпич, бетон), расстояние С больше 120 мм? Линейные приводы ATI требуют монтажного расстояния до 120 мм. При широких столбах и ограниченном пространстве рекомендуется рычажный привод серии FERNI — монтажное расстояние до 380 мм.
Серия CAME FERNI 40230 (арт. 1443) — рычажный привод для широких столбов → Нужен скрытый монтаж — чтобы привод не был виден? Единственный способ полностью спрятать автоматику — подземный привод серии FROG. Устанавливается в бетонный короб под воротами, снаружи не виден вообще. Защита IP67.
CAME FROG-A-KIT — комплект подземной автоматики (арт. 1540) →

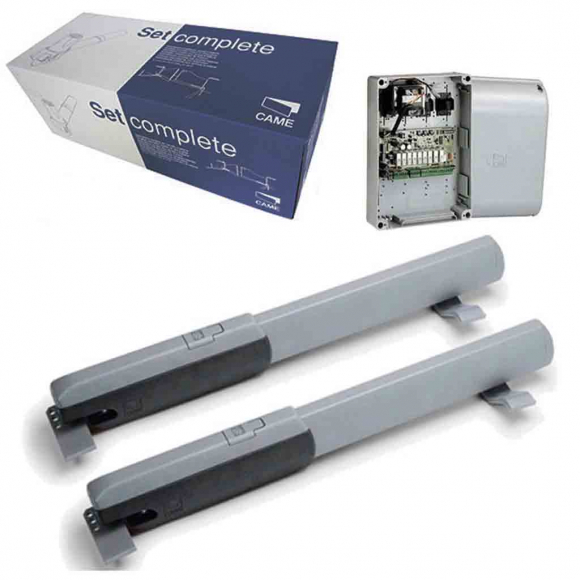

Что входит в комплект CAME ATI 5000 (арт. 1099)
2 x линейных привода ATI 5000
Два привода для левой и правой створки. Линейная самоблокирующаяся конструкция с червячной передачей и масляным редуктором. Корпус из прессованного алюминия, защита IP44. Микровыключатели крайних положений обеспечивают точную регулировку угла открытия и закрытия. Универсальный — подходит для ворот, открывающихся как внутрь, так и наружу.
Блок управления ZF1N
Базовый блок управления для двух приводов 230В серии ATI. Обеспечивает синхронную работу пары приводов, подключение фотоэлементов, сигнальной лампы и кнопки открытия. Поддерживает радиоприёмник (подключается внешний модуль). Прочный пластиковый корпус для монтажа на столбе или стене.
Монтажные кронштейны и крепёж
Стальные монтажные пластины и задние кронштейны с несколькими отверстиями для регулировки угла открывания. Увеличенный люфт петель позволяет компенсировать отклонения от расчётных монтажных размеров. Поставляются в комплекте с болтами и гайками.
Почему выбирают CAME ATI 5000
- Единственный линейный привод CAME с допустимым весом до 1000 кг при ширине до 5 м — перекрывает 95% задач по тяжёлым распашным воротам.
- Самоблокирующаяся червячная передача: ворота не откроются при попытке взлома даже без электропитания — замок не нужен.
- Монтажное расстояние C до 120 мм — в два раза больше, чем у ATI 3000 и KRONO, что позволяет работать с более широкими столбами.
- Реально работает до -30°C, несмотря на официальный диапазон -20°C: подтверждено опытом монтажников в Сибири и на Урале.
- Бронзовая втулка редуктора — надёжный и ремонтируемый узел; при износе деталь доступна для замены без замены всего привода.
- Микровыключатели крайних положений: точная механическая регулировка угла открытия не зависит от сбоев программной настройки.
- Универсальная установка — открывание внутрь и наружу без изменения монтажа; не требует зеркальных версий (в отличие от KRONO 310).
- Официальные поставки в Россию, сервисная сеть CAME, гарантия 3 года.
- Проверенная модель с 10+ летней историей на рынке — широкая база монтажников, готовых к обслуживанию.
- Стальной крепёж с увеличенным люфтом компенсирует погрешности монтажа, что критично при работе с кирпичными столбами.
