Автоматика для распашных ворот CAME FERNI 40230 — рычажный привод для тех случаев, когда линейный привод физически не подходит: широкие кирпичные, бетонные или каменные столбы. Монтажное расстояние до 380 мм — в шесть раз больше, чем у ATI 3000 (60 мм), и втрое больше, чем у ATI 5000 (120 мм). Рассчитан на тяжёлые ворота: створки весом до 800 кг и шириной до 4 метров. Шарнирный рычаг передачи из стали, самоблокировка, плавное замедление в начале и конце хода, реверс при препятствии. Также идеально подходит для складных ворот-«книжки». Комплект поставляется без пультов, ламп и фотоэлементов и работает с блоком управления ZF1N (230В).
FERNI 40230: когда линейный привод не подходит
Главная причина выбора FERNI — геометрия объекта. Правило простое: если расстояние С от оси петли до плоскости столба больше 120 мм — нужен FERNI. Это типичная ситуация для кирпичных столбов шириной от двух кирпичей, каменных и бетонных опор, а также случаев, когда петли установлены глубоко в нишах.
При такой геометрии установка линейного привода требует либо нестандартных удлинённых кронштейнов (что нарушает геометрию открывания и снижает надёжность), либо серьёзных строительных работ по переделке столба. Рычажный механизм FERNI монтируется на поверхность столба через специальную пластину без каких-либо строительных работ.
Вторая причина выбора FERNI — ширина ворот 3,5–4 метра. При такой ширине ATI 3000 (до 3 м) уже не подходит по паспорту. ATI 5000 тянет до 5 м, но только на 230В без плавного замедления. FERNI 40230 даёт ширину до 4 м плюс плавное замедление и реверс.
Технические характеристики CAME FERNI 40230
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный с шарнирным рычагом, самоблокирующийся |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 800 кг |
| Максимальная ширина створки | 4 м |
| Интенсивность использования | 30% (~8–10 циклов/час) |
| Монтажное расстояние С (max) | 380 мм (от оси вращения до поверхности столба) |
| Угол открывания | до 120° |
| Время открытия 90° | ~18 сек |
| Плавное замедление | Есть — в начале и в конце хода |
| Реверс при препятствии | Есть — авт. остановка и реверс |
| Концевые выключатели | Механические — регулировка угла открывания и закрывания |
| Рычаг | Шарнирный, сталь |
| Крепёж | Стальной с повышенным люфтом петель |
| Монтажная пластина | Специальная — для установки на любую поверхность столба |
| Разблокировка | Внутренняя за запираемой дверцей / внешняя H3000 (опция) |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Резервное питание АКБ | Нет (230В версия) |
| Дополнительно | Подходит для складных ворот типа «книжка» / «гармошка» |
| Блок управления / гарантия | ZF1N (арт. 002ZF1N) / 3 года |
FERNI 40230 и другие серии CAME — по монтажному расстоянию и нагрузке
| Параметр | FERNI 40230 (эта модель) |
ATI 3000 (230В) |
ATI 5000 (230В) |
AXO 4 (24В) |
FAST 70 (230В) |
FROG-A (подземн.) |
|---|---|---|---|---|---|---|
| Тип | Рычажный | Линейный | Линейный | Линейный | Рычажный | Подземный |
| Монт. расст. С | 380 мм | 60 мм | 120 мм | 120 мм | 200 мм | — |
| Макс. вес | 800 кг | 800 кг | 1000 кг | 800 кг | 300 кг | 800 кг |
| Макс. ширина | 4 м | 3 м | 5 м | 4 м | 2,3 м | 3,5 м |
| Интенсивность | 30% | 50% | 50% | 100% | 30% | 30% |
| Плавное замедление | есть | нет | нет | есть | нет | нет |
| Реверс при преп. | есть | нет | нет | есть | нет | нет |
| Защита | IP54 | IP44 | IP44 | IP44 | IP54 | IP67 |
CAME FLEX 500/2 (арт. 1434) — рычажный, до 150 кг, до 1,6 м → Ворота лёгкие — до 150 кг, до 1,8 м, нужна самоблокировка без замка? STYLO — рычажный привод 24В для калиток и небольших ворот с самоблокировкой, монтажом на столбы от 8 см и опцией скользящего рычага для монтажа вплотную к стене.
CAME STYLO (арт. 1442) — рычажный 24В, до 150 кг, до 1,8 м → Столб позволяет линейный монтаж (С до 60 мм) — нужна проверенная классика? Если расстояние С не больше 60 мм и линейный привод встанет без проблем — ATI 3000 проще в настройке, имеет огромную сервисную базу и стоит дешевле FERNI. Для больших ворот (С до 120 мм) — ATI 5000.
CAME ATI 3000 (арт. 1098) — линейный 230В, С до 60 мм, до 800 кг → Нужна интенсивная эксплуатация — более 10 открываний в час? FERNI 40230 ограничен 30% интенсивностью — для активных объектов с частым трафиком нужен AXO 4: 24В, 100% интенсивность, токовая защита ESM, плавное замедление. Если С позволяет линейный монтаж.
CAME AXO 4 (арт. 1563) — линейный 24В, 100% интенсивность, С до 120 мм →
Главная ценность FERNI — «устанавливается там, где всё остальное не встаёт». Монтажники часто выбирают его не потому что хотят именно рычажный привод, а потому что геометрия объекта не оставляет выбора. Специальная монтажная пластина действительно позволяет крепить на любую поверхность без подготовительных работ.
Плавное замедление — ощутимое преимущество перед ATI 230В: на тяжёлых воротах 600–800 кг разница особенно заметна. Без замедления ворота бьют в упор с полного хода — петли и рама со временем расшатываются. FERNI останавливается плавно.
Складные ворота-книжка: FERNI — один из немногих серийных приводов CAME, которые официально поддерживают этот тип ворот. Если стоит задача автоматизировать складную конструкцию — это принципиальный аргумент.
Внешняя разблокировка H3000: на объектах, где нужно открыть ворота вручную без доступа к корпусу привода (например, привод закрыт декором или расположен высоко) — рекомендуется докупить внешнюю систему разблокировки H3000.
Зимой: IP54, работает до -20°C официально, реально до -25°C. Плавное замедление помогает при морозах — медленный старт снижает нагрузку на примёрзшие петли. Смазка шарнирного рычага раз в сезон обязательна.

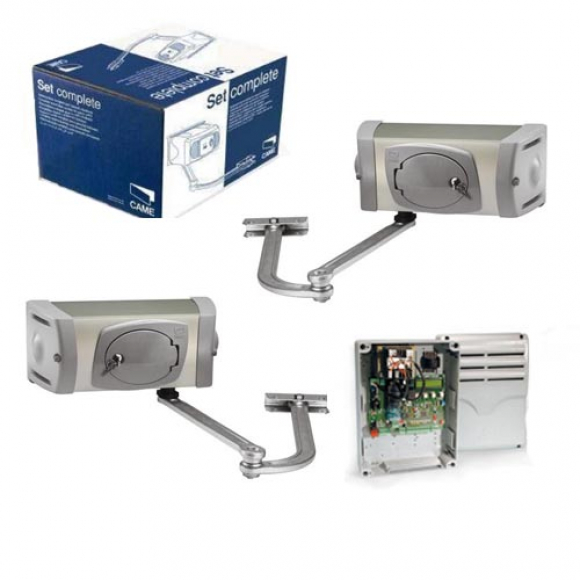

Что входит в комплект CAME FERNI 40230 (арт. 1443)
2 x привода F1000 (230В)
Рычажный самоблокирующийся привод 230В. Шарнирный стальной рычаг передачи — выдерживает длительную нагрузку от тяжёлых ворот. Монтажное расстояние до 380 мм. Плавное замедление в начале и конце хода. Реверс при обнаружении препятствия. Механические концевики для регулировки угла открывания и закрывания. Разблокировка за запираемой дверцей.
Блок управления ZF1N (002ZF1N)
Базовый блок управления 230В для двух приводов. Регулировка усилия на трансформаторе. Задержка второй створки при открывании. Подключение фотоэлементов, сигнальной лампы, кнопки открытия. Автоматическое закрывание с регулировкой времени. Самодиагностика устройств безопасности.
Монтажный набор и крепёж
Специальная монтажная пластина — для установки на любую поверхность столба без строительных работ. Стальной крепёж с повышенным люфтом петель — компенсирует отклонения монтажных размеров, работает с воротами, у которых есть разбег в петлях. Все болты, гайки и ключи разблокировки в комплекте.
Почему выбирают CAME FERNI 40230
- Монтажное расстояние до 380 мм — единственный привод CAME для кирпичных и каменных столбов любой ширины: там, где все линейные приводы физически не встают.
- Плавное замедление в начале и конце хода — нет удара в упор, меньше нагрузки на петли и раму ворот. Серии ATI 230В и KRONO этого не имеют.
- Реверс при препятствии — автоматическая защита людей, животных и транспорта, которой нет у ATI 3000, ATI 5000 и KRONO.
- Самоблокирующийся механизм — ворота не открыть вручную без ключа разблокировки, дополнительный замок не нужен.
- Стальной шарнирный рычаг — выдерживает длительную нагрузку от тяжёлых кованых и сварных ворот без деформации.
- Специальная монтажная пластина: установка на любую поверхность столба без переделки конструкции — кирпич, камень, бетон, металл.
- Поддержка складных ворот типа «книжка» и «гармошка» — уникальная возможность в линейке CAME наружной установки.
- IP54 — защита от пыли и брызг воды с любого направления, выше чем IP44 у серий ATI и AXO.
- Стальной крепёж с повышенным люфтом петель: работает с воротами, у которых есть небольшой разбег в петлях, без подгонки кронштейнов.
- Официальные поставки CAME, гарантия 3 года, широкая сервисная сеть по всей России.
